2피스 플로팅 볼 밸브

LYV® 미국, 캐나다, 동남아시아, 러시아 및 중동 등에 다양한 밸브를 수출하는 전문 산업용 밸브 제조업체입니다. CNC 장비 및 숙련공을 통해 우리는 연간 50,000개 이상의 밸브를 생산할 수 있습니다. 신뢰할 수 있는 공급자.

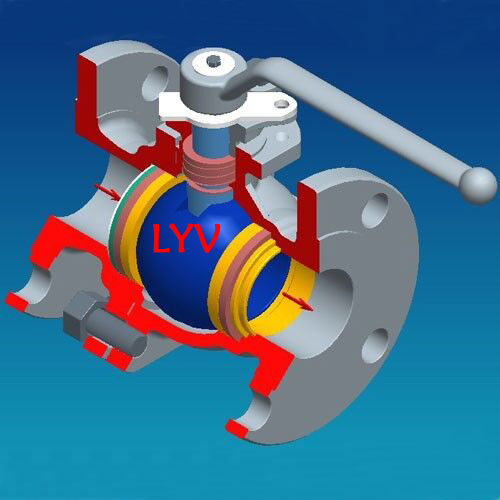

2피스 플로팅 볼 밸브는 ISO 17292, API 608 및 API 6D에 따라 스플릿 바디 구조 플로팅 볼 유형으로 설계되었습니다.

2피스 볼 밸브의 설계 및 테스트 국제 표준

설계 표준 : BS EN ISO 17292(BS 5351) / ASME B 16.34 /API 6D

검사 및 시험 규격 : API 598/ API 6D

화재 안전 시험 기준 : API 607/API 6FA

Flange to Flange Length : ANSI B 16.10 -짧은 패턴/긴 패턴

끝 연결: ANSI B 16.5에 대한 플랜지 끝, 맞대기 용접 끝, 스톡 용접 끝.

제조업체 크기 및 압력 범위:

NPS 1/2" ~ 10"(ANSI 클래스 150LB용)

NPS 1/2" ~ 8"(ANSI 클래스 300LB용)

NPS 1/2~4'(ANSI 클래스 600LB용)

또는

DN15 ~ DN250(PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa용)

DN15 ~ DN200(PN4.0Mpa, PN5.0Mpa용)

DN15 ~ DN100(PN6.3Mpa, PN10.0Mpa용)

파이프 보어: 풀 보어(FB)/리듀스 보어(RB)

건설 기관: 최종 항목

보닛/커버 유형: 볼트 보닛/확장 보닛

좌석 유형: 연약한 유형/ Hardseal 금속 유형

흐름 방향: 단방향/양방향

서비스 매체: 천연 가스, 석유, 물, 산소 가스 등

서비스: SOUR, ISO 15156/ NACE MR0175

기능: 화재 안전 설계

정전기 방지 디자인

폭발 방지 스템

밸브 작동: 수동 레버/웜기어/액추에이터 작동/공압 액추에이터/전기 액추에이터

MOC(자재 명세서 â BOM):

바디 및 보닛: ASTM A 216 GR. WCB /ASTM A105N(탄소강)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (저온 탄소강)

: ASTM A 351 GR. CF 8 / CF 8M(SS 304 / SS 316)(스테인리스강)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (스테인리스)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (듀플렉스 스테인리스 스틸)

솔리드 볼 : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

참고: Harseal Metal Seat 유형 볼 표면 처리: ENP, HCR, WC, 용접 Ni60/ Ni55

스템 : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

볼 시트 및 바디 씰: PTFE 버진 / 25% 유리 충전 PTFE GFT / 탄소 충전 PTFE CFT

: PEEK / Delrin / Grafoil â 흑연 링

글랜드 패킹: PTFE 버진 / 25% 유리 충진 PTFE GFT / 탄소 충진 PTFE CFT

: 그라포일 그라파이트 링
