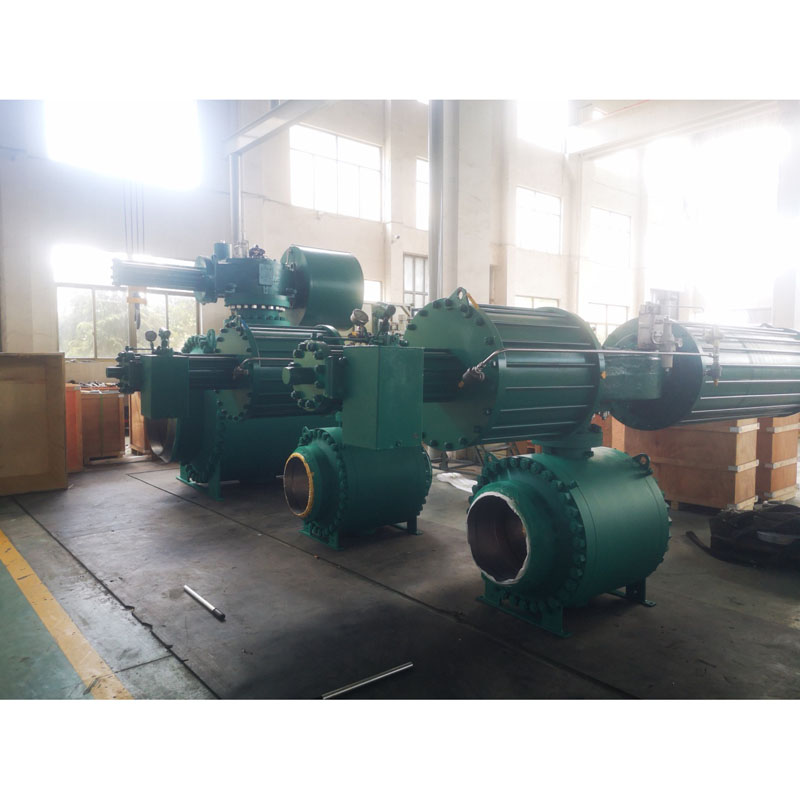

캐스팅 트러니언 장착 볼 밸브

LYV® API 6D, ISO 9001 및 CE 승인을 받은 중국의 캐스팅 트러니언 장착 밸브 제조업체 및 공급업체입니다. 주조 트러니언 장착 볼 밸브는 주조 금형 공정을 통해 주강 소재 본체와 보닛을 만드는 트러니언 장착 볼 밸브입니다. 일반적으로 주조 밸브 본체의 표면을 2~3회 블라스팅 처리하여 표면을 매끄럽고 멋지게 만듭니다.

Casting trunnion Mounted Ball Valve는 Double block and Bleed 또는 Double Piston Type으로 설계되었으며, Stem과 Seat 모두 Body Cavity에 실런트 주입 시스템을 갖추고 있어 상류측과 하류측 양단에서 배수가 가능하여 Seat나 Stem의 누수를 방지합니다. .

설계 및 테스트 국제 표준:

설계 기준 : ISO 14313/ASME B 16.34 /API 6D

검사 및 시험 규격 : API 598/ API 6D

화재 안전 시험 기준 : API 607/API 6FA

Flange to Flange Length : ANSI B 16.10 -짧은 패턴/긴 패턴

끝 연결: ANSI B 16.5에 대한 플랜지 끝, 맞대기 용접 끝, 스톡 용접 끝.

제조업체 크기 및 압력 범위:

NPS 2~48(ANSI 클래스 150LB용)

NPS 2~48(ANSI 클래스 300LB용)

NPS 2~48(ANSI 클래스 600LB용)

NPS 2~36(ANSI 클래스 900LB용)

NPS 2~24(ANSI 클래스 1500LB용)

NPS 2~12(ANSI 클래스 2500LB용)

또는

DN50 ~ DN1200(PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa용)

DN50 ~ DN1200(PN4.0Mpa, PN5.0Mpa용)

DN50 ~ DN1200(PN6.3Mpa, PN10.0Mpa용)

DN50 ~ DN900(PN15.0Mpa용)

DN50 ~ DN600(PN25.0Mpa용)

파이프 보어: 풀 보어(FB)/리듀스 보어(RB)

건설 기관: 최종 항목

보닛/커버 유형: 볼트 보닛/확장 보닛

좌석 유형: 연약한 유형/ Hardseal 금속 유형

흐름 방향: 단방향/양방향

서비스 매체: 천연 가스, 석유, 물, 산소 가스 등

서비스: SOUR, ISO 15156/ NACE MR0175

탈루성 방출: ISO 15848

기능: 화재 안전 설계

정전기 방지 디자인

폭발 방지 스템

더블 블록과 산뜻한 디자인

ISO 5211 탑재 아이패드

밸브 작동: 수동 레버/웜기어/액추에이터 작동/공압 액추에이터/모터 액추에이터

MOC(자재 명세서 â BOM):

바디 및 보닛: ASTM A 216 GR. WCB(탄소강)

: ASTM A352 LCB / LCC (저온 탄소강)

: ASTM A 351 GR. CF 8 / CF 8M(SS 304 / SS 316)(스테인리스강)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (스테인리스)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (듀플렉스 스테인리스 스틸)

솔리드 볼 : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

참고: Harseal Metal Seat 유형 볼 표면 처리: ENP, HCR, WC, 용접 Ni60/ Ni55

스템 : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

금속 시트 링: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

참고: Harseal Metal Seat 유형 Seat Ring 표면 처리: ENP, HCR, WC, 용접 Ni60/ Ni55

시트 밀봉: PTFE 버진 / 25% 유리 충전 PTFE GFT / 탄소 충전 PTFE CFT

: PEEK / Delrin / Grafoil â 흑연 링

글랜드 패킹: PTFE 버진 / 25% 유리 충진 PTFE GFT / 탄소 충진 PTFE CFT

: 그라포일 그라파이트 링

트러니언 장착 볼 밸브란 무엇입니까?

트러니언 장착 볼 밸브는 파이프라인에서 흐르는 매체를 멈추는 데 도움이 되는 분기별 회전 밸브입니다. 트러니언 장착형 볼 밸브의 독특한 특징은 중앙에 배치된 원형 또는 구형의 디스크입니다. 이것은 흐름을 멈추거나 시작하기 위해 계속 회전합니다.
