동심 버터플라이 밸브

LYV® 동심 버터플라이 밸브 소개

LYV® 파이프라인 시스템을 켜고 끄고 흐름 제어를 실현하는 데 사용되는 구성 요소인 동심 버터플라이 밸브는 석유, 화학, 야금, 수력 및 기타 여러 분야에서 널리 사용되었습니다. 잘 알려진 버터 플라이 밸브 기술에서 밀봉 구조의 밀봉 형태, 고무 밀봉 재료, PTFE 등. 구조적 특성의 한계로 인해 고온, 고압, 내식성, 내마모성 및 기타 산업에 적합하지 않습니다. 기존 버터플라이 밸브는 보다 진보된 3개의 편심 금속 하드 씰 버터플라이 밸브, 연결된 구성 요소를 위한 밸브 본체 및 밸브 시트, 밸브 시트 밀봉 표면층 표면 용접 내열성, 내식성 합금 재료입니다. 다층 소프트 라미네이트 밀봉 링은 밸브 플레이트에 고정됩니다. 기존의 버터플라이 밸브와 비교하여 버터플라이 밸브는 고온 저항, 가벼운 작동, 개폐 시 마찰이 없고 밀봉을 보상하기 위해 전달 메커니즘의 토크 증가로 닫혀 밀봉 성능을 향상시키는 이점이 있습니다. 버터 플라이 밸브 및 서비스 수명 연장

LYV® 동심 버터 플라이 밸브 기능 및 응용

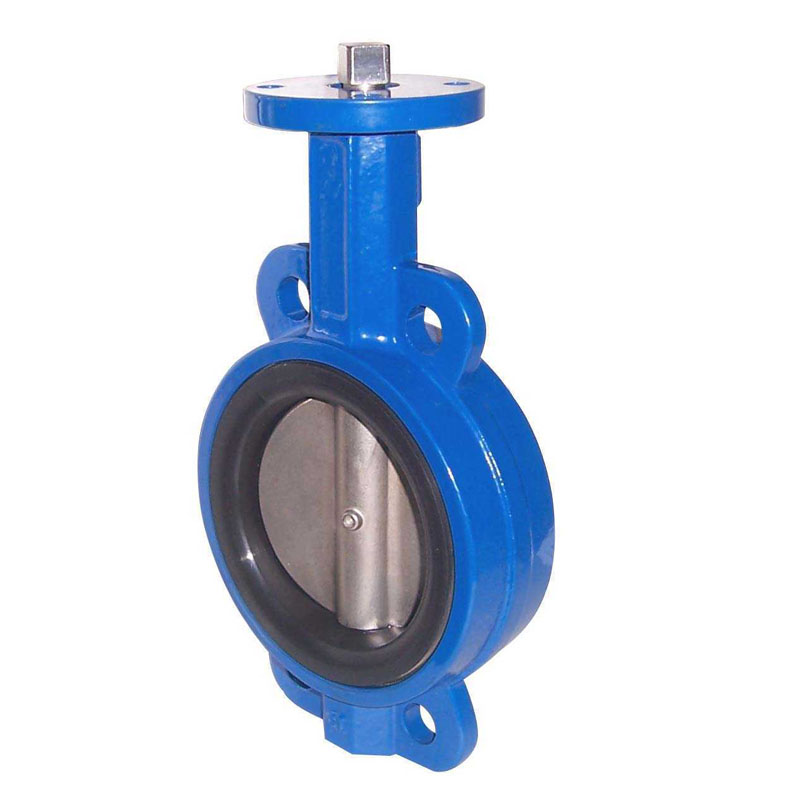

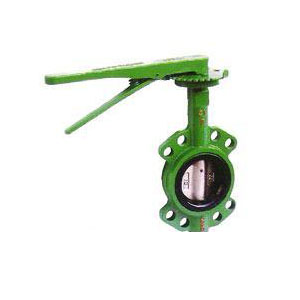

미들 라인 버터플라이 밸브의 구조는 스템 축, 버터플라이 플레이트 중심 및 바디 중심이 같은 위치에 있는 것이 특징입니다. 구조가 간단하고 제조가 편리합니다. 일반 고무 라이닝 버터플라이 밸브가 이 클래스에 속합니다. 단점은 디스크와 밸브 시트가 항상 압출, 긁힘 상태, 큰 저항, 마모가 빠르다는 것입니다. 압출, 긁힘을 극복하고 밀봉 성능을 보장하기 위해 밸브 시트는 기본적으로 고무 또는 폴리테트라플루오로에틸렌 및 기타 탄성 재료로 만들어지지만 밀봉 재료의 사용은 온도에 의해 제한되기 때문에 전통적으로 다음과 같이 간주됩니다. 버터플라이 밸브는 고온에 강하지 않습니다.

시트 실링 링은 부드러운 T자형 실링 링의 양쪽에 스테인리스 스틸을 여러 겹으로 구성한 것이 특징입니다.

상기 밸브판과 밸브시트의 밀봉면은 경사진 원추형 구조이고, 상기 밸브판의 경사진 원추면에는 내열성 및 내식성 합금재료가 표면을 이루고 있으며; 조정 링 플래튼과 플래튼 위의 조정 볼트 사이에 스프링이 고정되는 구조. 이 구조는 중간 압력 하에서 샤프트 슬리브와 밸브 본체 및 밸브 스템 사이의 공차 영역의 탄성 변형을 효과적으로 보상하고 양방향 상호 교환 매체 이송 프로세스에서 밸브의 밀봉 문제를 해결합니다.

씰링 링은 소프트 T 타입 양면에 여러 겹의 스테인리스 강판으로 구성되어 하드 메탈 씰과 소프트 씰의 이중 장점을 가지고 있습니다. 저온 및 고온 조건에서 누수 밀봉 성능이 없습니다. 이 테스트는 탱크가 양의 흐름 상태(매체의 흐름 방향이 나비 플레이트의 회전 방향과 같음)에 있을 때 밀봉 표면의 압력이 변속기의 토크 작용으로 인해 발생함을 증명합니다. 장치 및 밸브 플레이트의 매체 압력. 양의 매체 압력이 증가하면 밸브 플레이트의 경사 원뿔 표면과 밸브 시트의 밀봉 표면이 더 단단히 압착될수록 밀봉 효과가 더 좋습니다.

역류일 때 밸브판과 시트 사이의 밀봉은 시트에 대해 밸브판을 누르는 구동 장치의 토크에 따라 달라집니다. 역방향 중간 압력이 증가함에 따라 밸브 플레이트와 밸브 시트 사이의 단위 정압은 중간 압력보다 적고 변형 에너지를로드 한 후 조정 링 스프링은 밸브 플레이트와 밸브 시트 밀봉 표면을 보상하기 위해 저장됩니다. 단단한 압력은 자동 보상 역할을 합니다.

따라서 실용신안은 기존의 기술처럼 밸브판에 부드럽고 단단한 다층 실링링을 설치하는 것이 아니라 밸브바디에 직접 설치하고 압력판과 시트 사이에 조정링을 추가하여 매우 이상적인 양방향 하드 실링 모드. 게이트 밸브와 볼 밸브를 대체합니다.

LYV® 미들 라인 버터플라이 밸브 세부 정보
