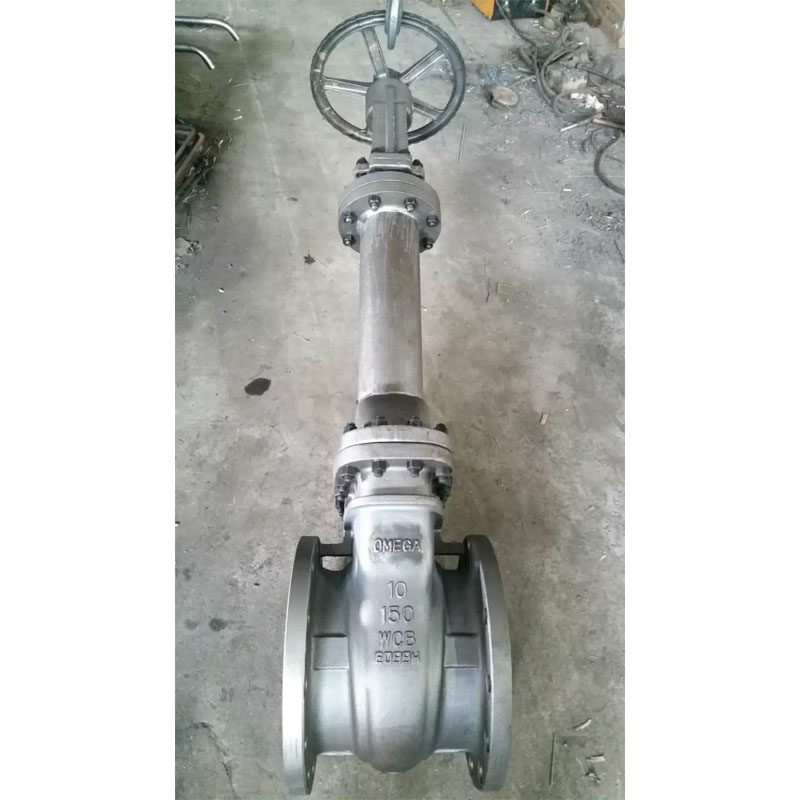

플랜지 게이트 밸브

LYV® API 6D 및 CE 인증서를 승인한 중국의 플랜지 게이트 밸브 제조업체 및 공급업체입니다. 우리는 양심의 가격, 헌신적 인 서비스, 당신이 우리를 신뢰할 수 있다는 안심의 품질을 따릅니다.

플랜지 게이트 밸브는 프로세스 흐름에 수직인 일반적으로 평평한 폐쇄 요소를 사용하는 라이너 모션 밸브로, 흐름 스트림으로 미끄러져 차단을 제공하고 액체 및 가스 서비스에 대한 온-오프 기능을 수행하여 다음과 연결합니다. 두 개의 플랜지가 있는 파이프라인. 게이트 밸브는 물, 천연 가스, 석유, 석유 및 석유 화학 플랜트와 같은 다양한 산업 분야에서 널리 사용될 수 있습니다. .

설계 및 테스트 국제 표준:

설계기준 : API 600, ASME B16.34

검사 및 시험 규격 : API 598

플랜지 길이에 플랜지: ANSI B 16.10

끝 연결: ANSI B 16.5에 플랜지가 붙은 끝,

제조업체 크기 및 압력 범위:

NPS 2~48(ANSI 클래스 150LB용)

NPS 2~40(ANSI 클래스 300LB용)

NPS 2~24(ANSI 클래스 600LB용)

NPS 2~20(ANSI 클래스 900LB용)

NPS 2~16(ANSI 클래스 1500LB용)

NPS 2~12(ANSI 클래스 2500LB용)

구성 본체: 외부 나사 및 요크(OS&Y)

보닛/커버 유형: Bolted Bonnet(BB) / Pressurized Seal Bonnet(PSB)

좌석 유형: Hardseal 금속 유형

줄기 유형: 고리 줄기

틈막이: 나선형 부상 틈막이

흐름 방향: 단방향

서비스 매체: 천연 가스, 석유, 물, 가스 등

탈루성 방출: ISO 15848

밸브 작동: 핸드휠/웜기어/모터 액추에이터

MOC(자재 명세서 â BOM):

바디 및 보닛: ASTM A 216 GR. WCB(탄소강)

: ASTM A352 LCB / LCC (저온 탄소강)

: ASTM A217 WC1/ WC6/ WC9/ C5 (고온용 탄소강)

: ASTM A 351 GR. CF 8 / CF 8M(SS 304 / SS 316)(스테인리스강)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (스테인리스)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (듀플렉스 스테인리스 스틸)

디스크 : ASTM A216 GR.WCB /

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316)

: ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

스템 : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

시트 링: : ASTM A105N / A105N

: ASTM A 182 F304 / F316

: ASTM A 182 F304L / F316L

: ASTM A 182 F347 : ASTM A182 F51/ F53 /F55

틈막이: SS 나선 상처 + 흑연, 또는 SS 나선 상처 + PTFE, 또는 강화 PTFE

글랜드 패킹 : Flexible Graphite /PTFE
