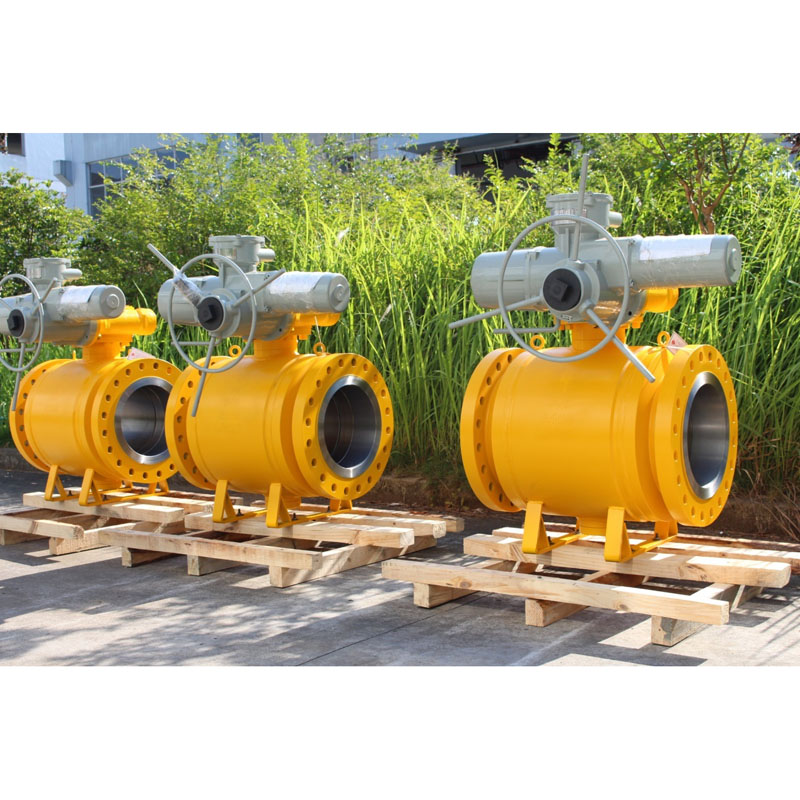

완전 용접 Trunnnion 볼 밸브

LYV® 는 맞춤형 및 도매 완전 용접 Trunnnion 볼 밸브를 제공할 수 있는 중국 Lishui의 밸브 제조업체 및 공급업체입니다. 본체가 완전히 용접되어 있어 Welded Body Ball Valve라고도 합니다. 완전히 용접된 본체는 밸브 본체에서 외부 누출 경로가 없음을 보장합니다. 모든 용접 프로세스는 ASME 섹션 IX에 따라 검증되고 수행됩니다. 밸브 본체의 용접은 비파괴 검사로 수행됩니다.

이점:

용접 바디 볼 밸브라고도 하는 완전 용접 트러니언 볼 밸브는 최소 중량으로 최대 강도를 제공할 수 있을 뿐만 아니라 파이프라인 시스템의 압력과 응력에 대한 최대 저항을 제공할 수 있습니다. 콤팩트한 구형 디자인은 본체 플랜지 부분을 제거하여 플랜지에서 비산 방출 가능성 없이 전체 크기와 누출 지점을 줄입니다.

일반적으로 Fully Welding Trunnnion Ball Valve는 지하 및 매장 설치를 위한 천연 가스 전송에 널리 사용됩니다. 밀봉 성능을 확인하기 위해 밸브에 대한 다양한 테스트 절차가 있으며, 필요에 따라 용접 이음새에 대해 육안, 자기 입자(MT), 초음파(UT) 및 방사선 테스트(RT)도 수행해야 합니다.

설계 및 테스트 국제 표준:

설계 기준 : ISO 14313/ASME B 16.34 /API 6D

검사 및 시험 규격 : API 598/ API 6D

화재 안전 시험 기준 : API 607/API 6FA

Flange to Flange Length : ANSI B 16.10 -짧은 패턴/긴 패턴

끝 연결: ANSI B 16.5에 대한 플랜지 끝, 맞대기 용접 끝, 스톡 용접 끝.

제조업체 크기 및 압력 범위:

NPS 2~48(ANSI 클래스 150LB용)

NPS 2~48(ANSI 클래스 300LB용)

NPS 2~48(ANSI 클래스 600LB용)

NPS 2~36(ANSI 클래스 900LB용)

NPS 2~24(ANSI 클래스 1500LB용)

NPS 2~12(ANSI 클래스 2500LB용)

또는

DN50 ~ DN1200(PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa용)

DN50 ~ DN1200(PN4.0Mpa, PN5.0Mpa용)

DN50 ~ DN1200(PN6.3Mpa, PN10.0Mpa용)

DN50 ~ DN900(PN15.0Mpa용)

DN50 ~ DN600(PN25.0Mpa용)

파이프 보어: 풀 보어(FB) /리듀스 보어(RB)

구성 본체: 전체 용접 본체

좌석 유형: 연약한 유형/ Hardseal 금속 유형

흐름 방향: 단방향/양방향

설치 : 지상 / 지하

서비스 매체: 천연 가스, 석유, 물, 산소 가스 등

서비스: SOUR, ISO 15156/ NACE MR0175

탈루성 방출: ISO 15848

기능: 화재 안전 설계

정전기 방지 디자인

폭발 방지 스템

더블 블록과 산뜻한 디자인

ISO 5211 마운트 아이패드

밸브 작동: 수동 레버/웜기어/액추에이터 작동/공압 액추에이터/모터 액추에이터

MOC(자재 명세서 â BOM):

본체 및 보닛: ASTM ASTM A105N(탄소강)

: ASTM A350 LF2(저온 탄소강)

: ASTM A182 F304/ F316 / F304L /F316L (스테인리스 스틸)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (듀플렉스 스테인리스 스틸)

:ASTM A182 F51 / F53/ F55(듀플렉스 스테인리스 스틸)

솔리드 볼 : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

참고: Harseal Metal Seat 유형 볼 표면 처리: ENP, HCR, WC, 용접 Ni60/ Ni55

스템 : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

금속 시트 링: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

참고: Harseal Metal Seat 유형 Seat Ring 표면 처리: ENP, HCR, WC, 용접 Ni60/ Ni55

시트 밀봉: PTFE 버진 / 25% 유리 충전 PTFE GFT / 탄소 충전 PTFE CFT

: PEEK / Delrin / Grafoil â 흑연 링

글랜드 패킹: PTFE 버진 / 25% 유리 충진 PTFE GFT / 탄소 충진 PTFE CFT

: 그라포일 그라파이트 링

트러니언 장착 볼 밸브란 무엇입니까?

트러니언 장착 볼 밸브는 파이프라인에서 흐르는 매체를 멈추는 데 도움이 되는 분기별 회전 밸브입니다. 트러니언 장착형 볼 밸브의 독특한 특징은 중앙에 배치된 원형 또는 구형의 디스크입니다. 이것은 흐름을 멈추거나 시작하기 위해 계속 회전합니다.
