LYV®산업용 밸브 전문 제조사인 ㈜㈜가

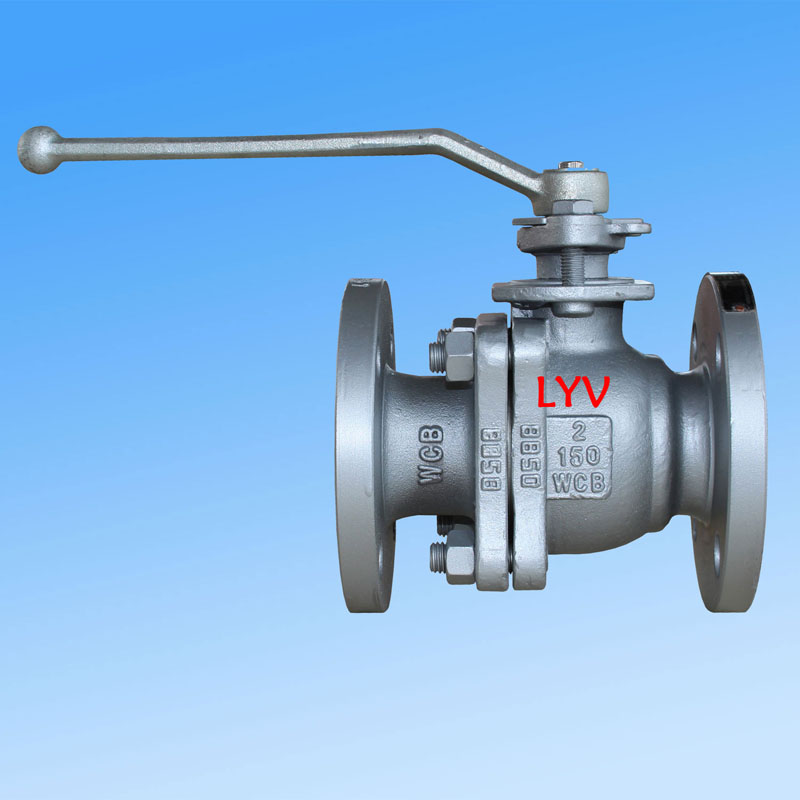

2피스 플로팅 볼 밸브는 산업용 배관 시스템에서 가장 널리 사용되는 밸브 유형 중 하나입니다. 이 회사는 북미, 동남아, 러시아, 중동 등의 시장에 밸브를 수출하고 있습니다. CNC 가공 장비와 숙련된 인력을 갖춘 LYV®는 표준 및 맞춤형 요구 사항을 모두 지원하는 연간 밸브 50,000개 이상의 생산 능력을 보유하고 있습니다.
설계 및 시공
2피스 플로팅 볼 밸브는 플로팅 볼 설계의 분할 본체 구조를 특징으로 합니다. 이는 다음에 따라 설계되었습니다.ISO 17292, API 608 및 API 6D표준. 밸브는 엔드 입구 본체 구조와 함께 완전 보어(FB) 또는 축소 보어(RB) 구성으로 제공됩니다. 보닛 옵션에는 볼트 체결형 보닛 또는 확장형 보닛이 포함되며 시트 유형은 소프트 시트 또는 하드 씰 금속 변형으로 제공됩니다. 흐름 방향은 단방향 또는 양방향이 될 수 있어 다양한 프로세스 요구 사항에 대한 유연성을 제공합니다.
크기 및 압력 범위
| 압력 등급 |
크기 범위(NPS) |
크기 범위(DN) |
| ANSI 클래스 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI 클래스 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI 클래스 600LB |
1/2" – 4" |
DN15 – DN100 |
메모:PN 등급의 경우 밸브는 PN0.6, PN1.6, PN2.0, PN2.5에서 최대 DN250을 포괄합니다. PN4.0 및 PN5.0 최대 DN200; PN6.3 및 PN10.0~DN100.
설계 및 테스트 표준
| 표준 카테고리 |
참조 표준 |
|
디자인 표준
|
BS EN ISO 17292(BS 5351) / ASME B16.34 / API 6D |
|
검사 및 테스트
|
API 598 / API 6D |
|
화재 안전 테스트
|
API 607 / API 6FA |
|
플랜지 간 길이
|
ANSI B16.10 – 짧은 패턴/긴 패턴 |
|
끝 연결
|
플랜지형(ANSI B16.5), 맞대기 용접, 소켓 용접 |
주요 특징
-
화재 안전 설계– API 607 / API 6FA를 준수합니다.
-
정전기 방지 설계– 안전한 작동을 위해 정전기를 소멸시킵니다.
-
분출 방지 스템– 압력 하에서 스템 배출을 방지합니다.
-
서비스 매체– 천연가스, 석유, 물, 산소 및 기타 산업용 유체
-
사워 서비스– ISO 15156 / NACE MR0175 준수
-
밸브 작동– 수동레버, 웜기어, 공압액츄에이터, 전동액추에이터
구성 재료(BOM)
바디 & 보닛
| 재료 등급 |
설명 |
| ASTM A216 GR. WCB / A105N |
탄소강 |
| ASTM A352 LCB / LCC / A350 LF2 |
저온 탄소강 |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (스테인레스 스틸) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (스테인리스) |
| ASTM A351 Gr. CF8C |
스테인레스 스틸 |
| ASTM A890 4A / 5A / 6A |
듀플렉스 스테인레스 스틸 |
솔리드 볼
| 재료 등급 |
설명 |
| A105N + ENP / A105N + TCC |
무전해 니켈 도금 / 텅스텐 카바이드 코팅 탄소강 |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS304L / SS316L |
| ASTM A182 F347 |
스테인레스 스틸 |
| ASTM A182 F51 / F53 / F55 |
듀플렉스/슈퍼 듀플렉스 스테인레스 스틸 |
하드 씰 금속 시트에 대한 참고 사항:볼 표면 처리에는 ENP, HCR, WC 및 용접 Ni60/Ni55가 포함됩니다.
줄기
| 재료 등급 |
설명 |
| ASTM A182 F6a |
마르텐사이트계 스테인리스강 |
| ASTM A182 F304 / F316 / F304L / F316L |
스테인레스 스틸 |
| 17-4 PH |
석출경화 스테인리스강 |
| ASTM A182 F51 / F53 / F55 |
듀플렉스/슈퍼 듀플렉스 스테인레스 스틸 |
시트, 바디 씰 및 글랜드 패킹
| 재료 |
애플리케이션 |
| PTFE 버진 |
시트 / 바디씰 / 글랜드 패킹 |
| 25% 유리 충전 PTFE(GFT) |
시트 / 바디씰 / 글랜드 패킹 |
| 탄소 충전 PTFE(CFT) |
시트 / 바디씰 / 글랜드 패킹 |
| 엿봄/델린 |
시트/바디 씰 |
| Grafoil(그래파이트 링) |
시트 / 바디씰 / 글랜드 패킹 |
신청 및 서비스
2피스 플로팅 볼 밸브는 석유 및 가스, 석유화학, 발전, 수처리 및 파이프라인 시스템을 포함한 광범위한 산업 응용 분야에 적합합니다. 플랜지형, 맞대기 용접형 또는 소켓 용접형 연결구를 사용할 수 있으며 수동으로 작동하거나 자동화된 액추에이터로 작동할 수 있습니다. LYV®는 숙련된 엔지니어링 및 생산 팀의 지원을 받아 완전한 애프터 서비스 지원과 적시 배송을 제공합니다.
메모:맞춤형 재료 조합, 압력 등급 또는 액추에이터 구성에 대해서는 프로젝트 사양과 함께 LYV®에 직접 문의하세요.
