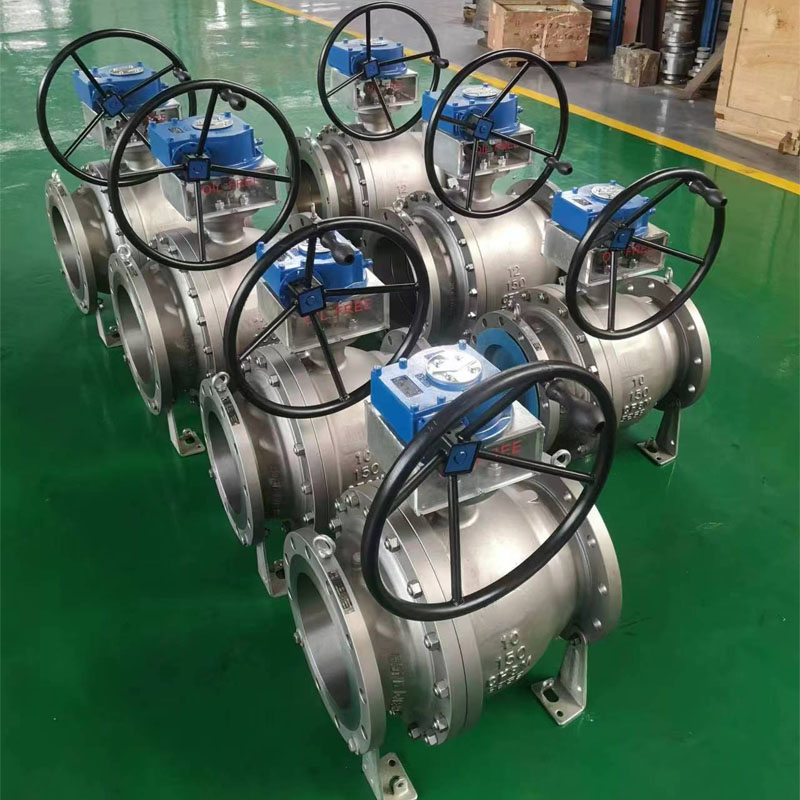

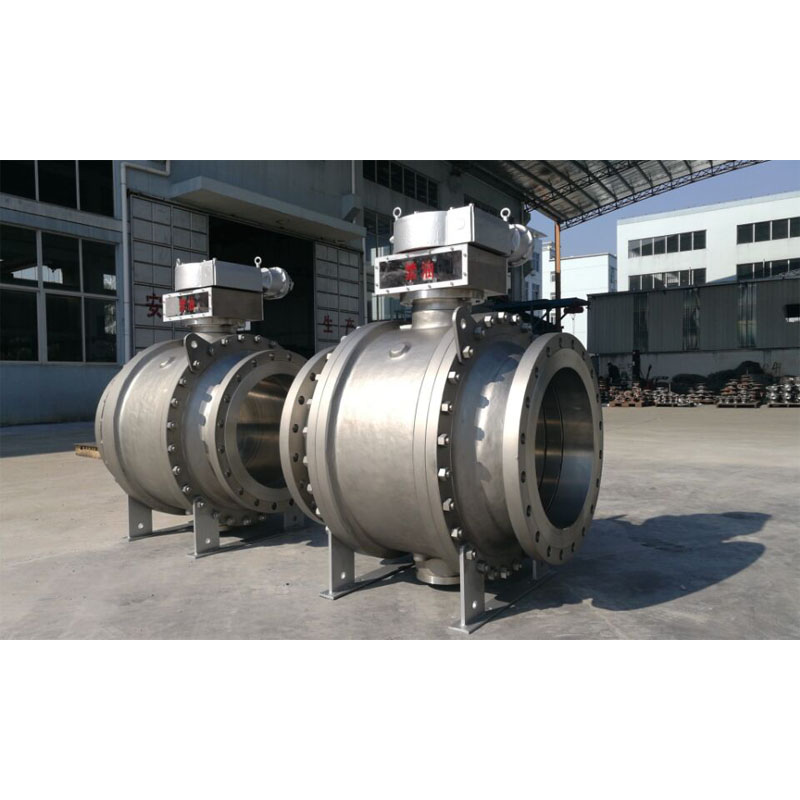

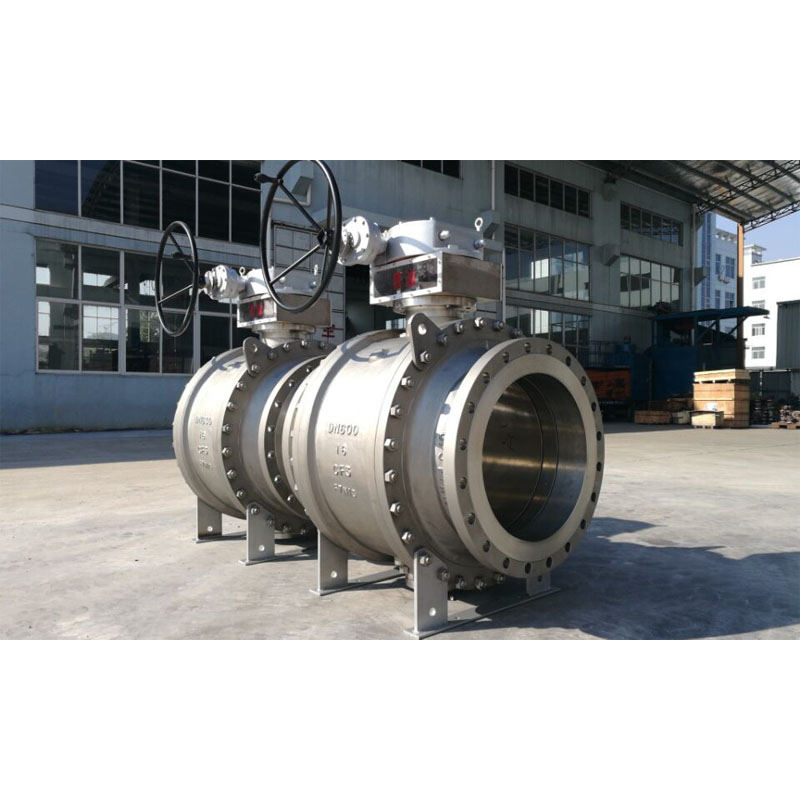

산소 볼 밸브

산소 볼 밸브는 밸브가 시스템의 산소 가스에 사용되는 일종의 특수 볼 밸브로 조립 및 설치 과정에서 엄격하게 오일 프리 요구 사항을 충족해야 합니다.

2피스 볼 밸브의 설계 및 테스트 국제 표준

설계 표준 : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

검사 및 테스트 표준 : API 598/ API 6D

화재 안전 테스트 표준 : API 607/API 6FA

플랜지 간 길이 : ANSI B 16.10 -짧은 패턴/긴 패턴

끝 연결: ANSI B 16.5에 따른 플랜지 끝, 맞대기 용접 끝, 스톡 용접 끝.

제조업체 크기 및 압력 범위:

NPS 1/2” ~ 48”(ANSI 클래스 150LB용)

NPS 1/2” ~ 48”(ANSI 클래스 300LB용)

NPS 1/2” ~ 48”(ANSI 클래스 600LB용)

NPS 1/2” ~ 36”(ANSI 클래스 900LB용)

NPS 1/2” ~ 24”(ANSI 클래스 1500LB용)

NPS 1/2” ~ 12”(ANSI 클래스 2500LB용)

또는

DN15 ~ DN1200(PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa의 경우)

DN15~DN1200(PN4.0Mpa, PN5.0Mpa의 경우)

DN15~DN1200(PN6.3Mpa, PN10.0Mpa의 경우)

DN15~DN900(PN15.0Mpa의 경우)

DN15~DN600(PN25.0Mpa용)

파이프 보어: 완전 보어(FB)/리듀스 보어(RB)

공사 본체 : 측면 진입

보닛/커버 유형: 볼트 체결식 보닛/확장 보닛

좌석 유형: 연약한 유형

흐름 방향: 단방향/양방향

서비스 매체: 산소 가스

기능: 화재 안전 설계

정전기 방지 설계

분출 방지 줄기

밸브 작동: 수동 레버/웜 기어/액추에이터 작동/공압 액추에이터/전기 액추에이터

MOC(자재 명세서 – BOM) :

본체 및 보닛: ASTM B148 C95800(Al-청동)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (스테인레스 스틸)

솔리드 볼: ASTM B148 C95800(Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

스템: ASTM B148 C95800(Al-청동)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

볼 시트 및 바디 씰: PTFE Virgin / 25% 유리 충진 PTFE

: PEEK / Delrin / Grafoil – 흑연링

글랜드 패킹: PTFE Virgin / 25% 유리 충전 PTFE – GFT / 탄소 충전 PTFE – CFT
