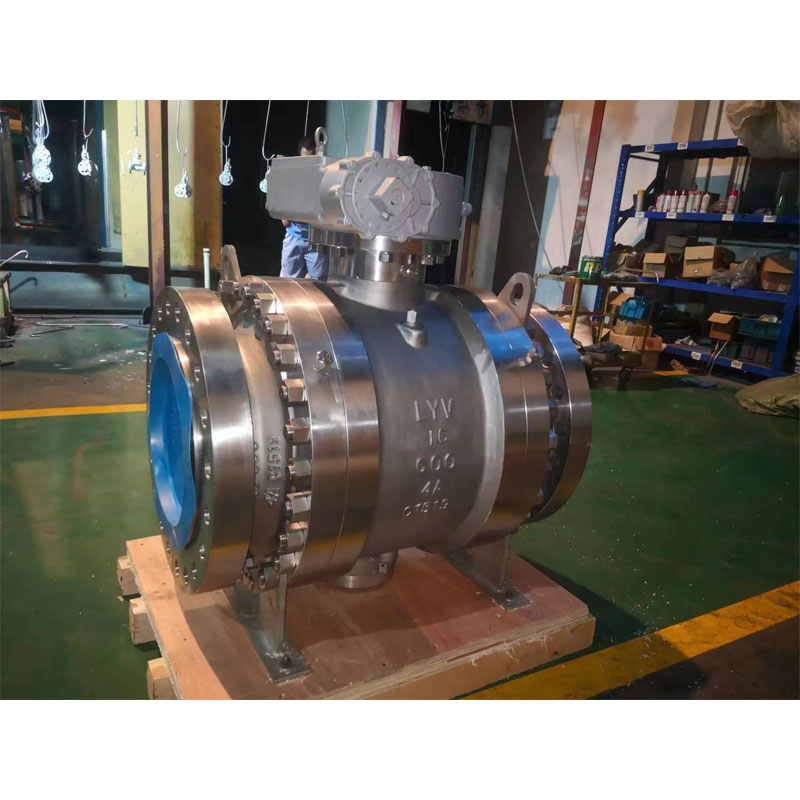

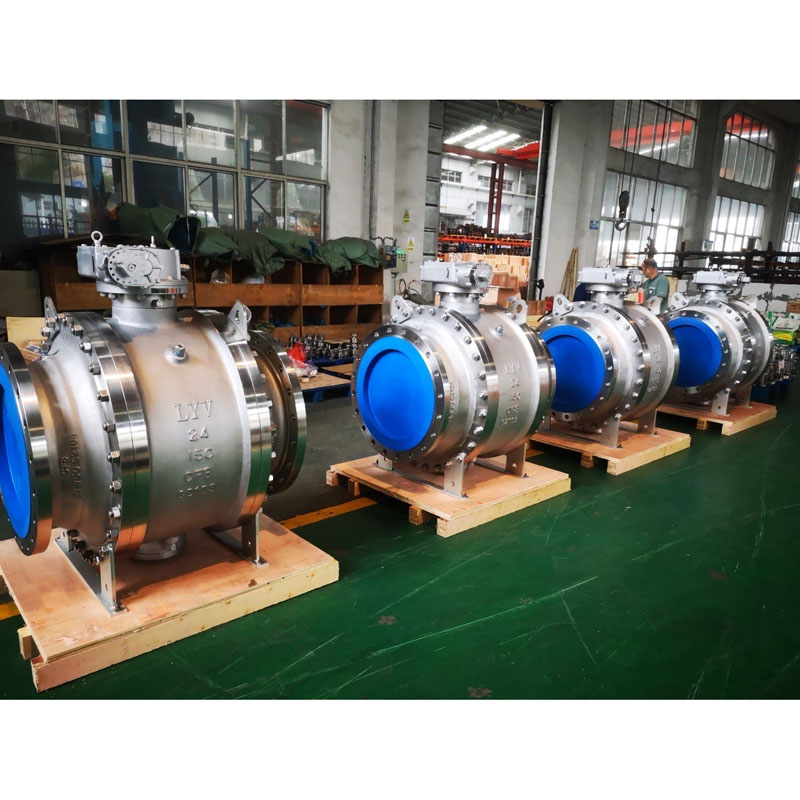

측면 입구 트러뉴온 장착 볼 밸브

LYV는 API 6D, ISO 9001 및 CE 승인을 받은 중국의 측면 입구 Trunnuion 장착 볼 밸브 제조업체 및 공급업체입니다. 측면 입구 볼 밸브는 분할 몸체 구조를 위한 2개 또는 3개 몸체의 볼 밸브입니다.

2피스 볼 밸브의 설계 및 테스트 국제 표준

설계 표준 : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

검사 및 테스트 표준 : API 598/ API 6D

화재 안전 테스트 표준 : API 607/API 6FA

플랜지 간 길이 : ANSI B 16.10 -짧은 패턴/긴 패턴

끝 연결: ANSI B 16.5에 따른 플랜지 끝, 맞대기 용접 끝, 스톡 용접 끝.

제조업체 크기 및 압력 범위:

NPS 1/2” ~ 48”(ANSI 클래스 150LB용)

NPS 1/2” ~ 48”(ANSI 클래스 300LB용)

NPS 1/2” ~ 48”(ANSI 클래스 600LB용)

NPS 1/2” ~ 36”(ANSI 클래스 900LB용)

NPS 1/2” ~ 24”(ANSI 클래스 1500LB용)

NPS 1/2” ~ 12”(ANSI 클래스 2500LB용)

또는

DN15 ~ DN1200(PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa의 경우)

DN15~DN1200(PN4.0Mpa, PN5.0Mpa의 경우)

DN15~DN1200(PN6.3Mpa, PN10.0Mpa의 경우)

DN15~DN900(PN15.0Mpa의 경우)

DN15~DN600(PN25.0Mpa용)

파이프 보어: 완전 보어(FB)/리듀스 보어(RB)

공사 본체 : 측면 진입

보닛/커버 유형: 볼트 체결식 보닛/확장 보닛

시트 유형: 소프트 유형/하드씰 금속 유형

흐름 방향: 단방향/양방향

서비스 매체: 천연 가스, 석유, 물, 산소 가스 등

서비스: SOUR, ISO 15156/NACE MR0175

기능: 화재 안전 설계

정전기 방지 설계

분출 방지 줄기

밸브 작동: 수동 레버/웜 기어/액추에이터 작동/공압 액추에이터/전기 액추에이터

MOC(자재 명세서 – BOM) :

본체 및 보닛: ASTM A 216 GR. WCB /ASTM A105N (탄소강)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (저온탄소강)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (스테인레스 스틸)

:ASTM A 351GR. CF 3 / CF 3M(SS 304L / SS 316L)(스테인레스 스틸)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (듀플렉스 스테인레스 스틸)

솔리드 볼 : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

참고: Harseal Metal Seat 유형 볼 표면 처리: ENP, HCR, WC, 용접 Ni60/Ni55

줄기 : ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

볼 시트 및 바디 씰: PTFE Virgin / 25% 유리 충진 PTFE – GFT / 탄소 충진 PTFE – CFT

: PEEK / Delrin / Grafoil – 흑연링

글랜드 패킹: PTFE Virgin / 25% 유리 충전 PTFE – GFT / 탄소 충전 PTFE – CFT

: 그라포일 – 그래파이트 링

트러니언 장착형 볼 밸브란 무엇입니까?

트러니언 장착형 볼 밸브는 파이프라인의 매체 흐름을 차단하는 데 도움이 되는 분기별 회전 밸브입니다. 트러니언 장착형 볼 밸브의 독특한 특징은 중앙에 배치된 원형 또는 구형 디스크입니다. 이것은 흐름을 멈추거나 시작하기 위해 계속 회전합니다.
