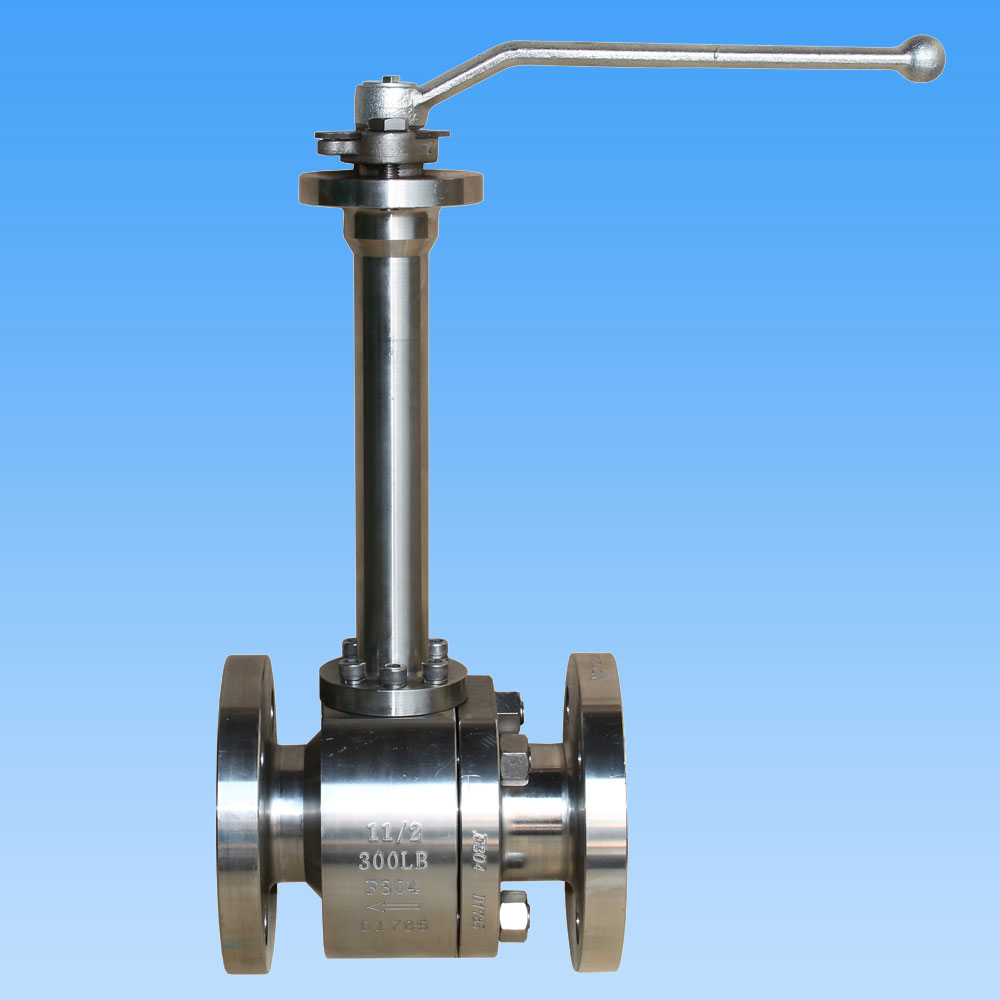

극저온 단조 볼 밸브

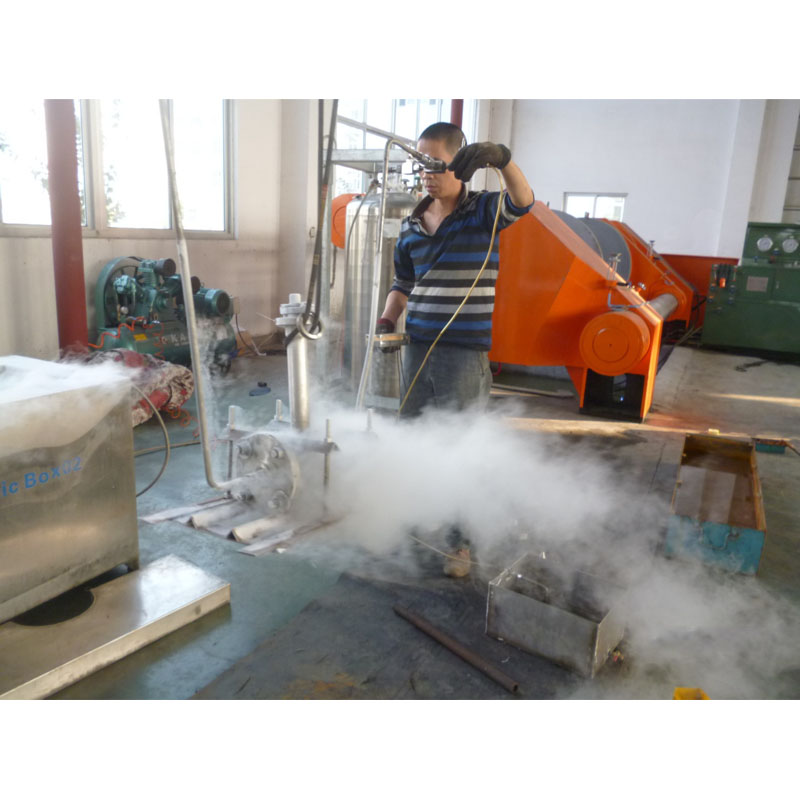

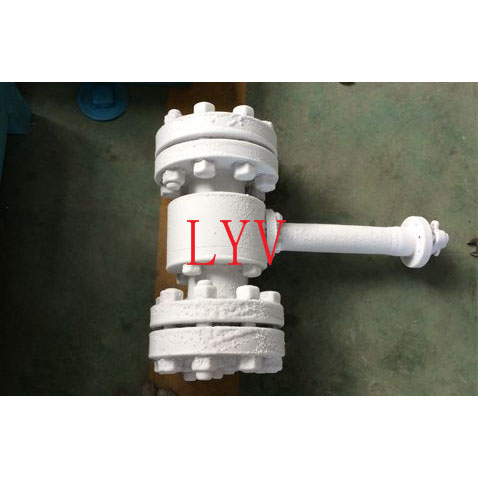

LYV는 중국의 전문적인 고품질 극저온 단조 극저온 단조 볼 밸브 제조업체로서 엄격한 설계 표준 API 6D&ASME B16.34 및 극저온 테스트 절차에 따라 극저온 단조 볼 밸브가 제공된다는 점을 당사 공장에 확신할 수 있습니다. -196℃까지 낮아야 한다.

극저온 단조 볼 밸브는 저온 작업 조건, 특히 액화 자연 가스와 같은 일부 위험 매체에 사용됩니다. 우리 회사는 극저온 볼 밸브의 설계, 제조, 검사 및 테스트 경험이 있습니다.

설계 및 테스트 국제 표준

설계 표준 : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

검사 및 테스트 표준 : API 598/ API 6D

화재 안전 테스트 표준 : API 607/API 6FA

플랜지 간 길이 : ANSI B 16.10 -짧은 패턴/긴 패턴

끝 연결: ANSI B 16.5에 따른 플랜지 끝, 맞대기 용접 끝, 스톡 용접 끝.

제조업체 크기 및 압력 범위:

NPS 1/2” ~ 48”(ANSI 클래스 150LB용)

NPS 1/2” ~ 48”(ANSI 클래스 300LB용)

NPS 1/2” ~ 48”(ANSI 클래스 600LB용)

NPS 1/2” ~ 36”(ANSI 클래스 900LB용)

NPS 1/2” ~ 24”(ANSI 클래스 1500LB용)

NPS 1/2” ~ 12”(ANSI 클래스 2500LB용)

또는

DN15 ~ DN1200(PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa의 경우)

DN15~DN1200(PN4.0Mpa, PN5.0Mpa의 경우)

DN15~DN1200(PN6.3Mpa, PN10.0Mpa의 경우)

DN15~DN900(PN15.0Mpa의 경우)

DN15~DN600(PN25.0Mpa용)

작동 온도 -196℃에 적합한 스템 패킹 및 밀봉의 신뢰성을 위해 확장된 보닛 디자인.

파이프 보어: 완전 보어(FB)/리듀스 보어(RB)

공사 본체 : 최종 진입

보닛/커버 유형: 볼트 체결식 보닛/확장 보닛

시트 유형: 소프트 유형/하드씰 금속 유형

흐름 방향: 단방향/양방향

서비스 매체: 석유, 물, 가스 등

서비스: SOUR, ISO 15156/NACE MR0175

기능: 화재 안전 설계

정전기 방지 설계

분출 방지 줄기

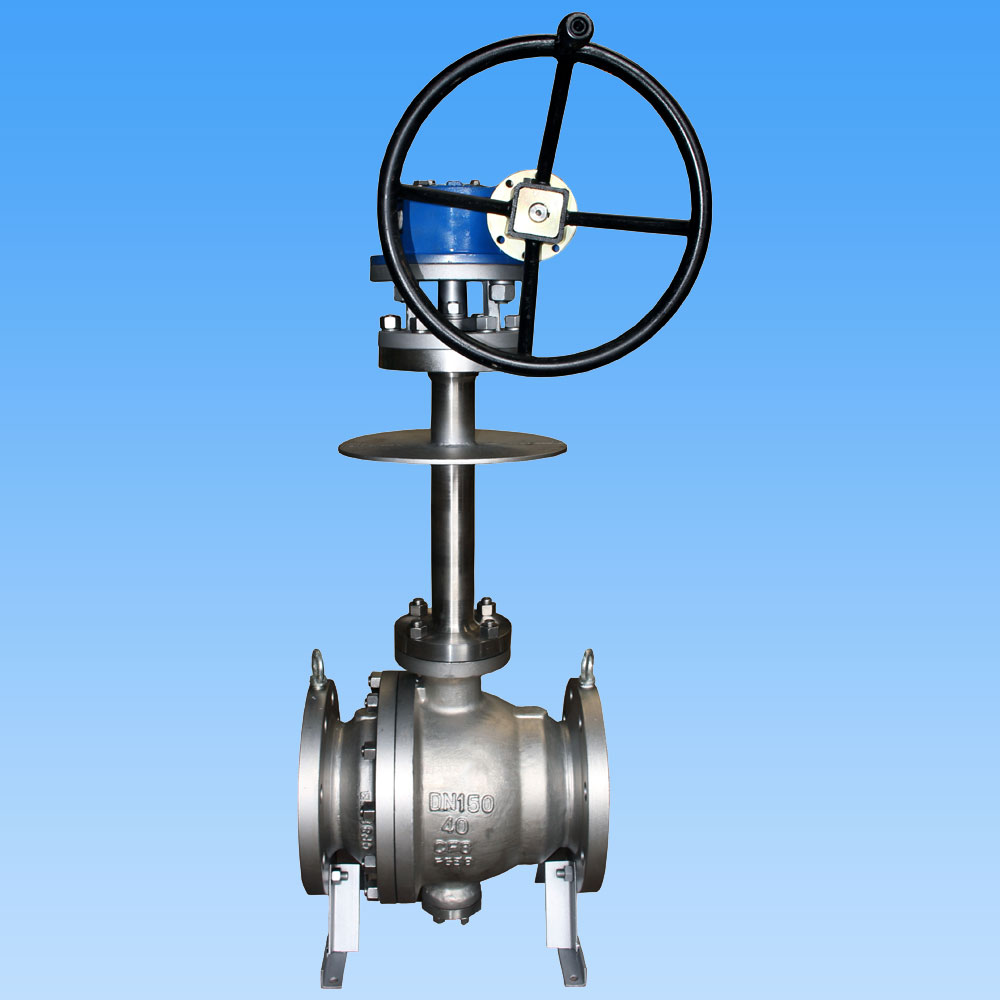

밸브 작동: 수동 레버/웜 기어/액추에이터 작동/공압 액추에이터/전기 액추에이터

MOC(자재 명세서 – BOM) :

몸체 및 보닛 : ASTM A350 LF2 /LF3 (저온탄소강)

: ASTM A182 F304/ F316(SS 304 / SS 316) (스테인레스 스틸)

: ASTM A182 F304L/ F316L / CF 3M (SS 304L / SS 316L) (스테인레스 스틸)

Solid Ball : ASTM A350 LF2/ LF3 (저온탄소강)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

참고: Harseal Metal Seat 유형 볼 표면 처리: ENP, HCR, WC, 용접 Ni60/Ni55

줄기: ASTM A182 F304 / F316 / F304L / F316L

볼 시트 및 바디 씰: 탄소 충전 PTFE – CFT

: 그라포일 – 그래파이트 링

글랜드 패킹 : 탄소 충전 PTFE – CFT

: 그라포일 – 그래파이트 링
